การใช้งานโปรแกรม MAX+PLUSE
II เบื้องต้น (2)
4. ในการอธิบายการใช้งานโปรแกรม MAX+PLUSE II ในบทนี้เราจะใช้วงจรในรูปที่
4.8 ประกอบการอธิบาย

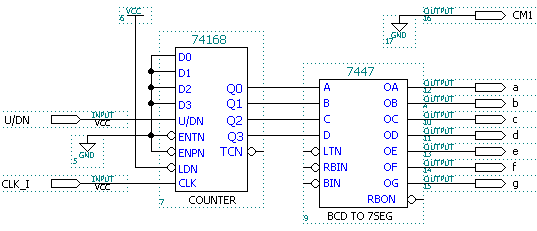

รูปที่ 4.8 วงจร Decade Counter
จากรูปที่ 4.8 เป็นวงจร Decade Counter ซึ่งมีอุปกรณ์ที่ใช้ได้แก่
74168, 7447, INPUT, OUTPUT, VCC, GND โดยอุปกรณ์ต่างๆ เหล่านี้จะมาพร้อมกับโปรแกรม
MAX+PLUSE II ในรูปของไลบรารี ส่วนการ นำอุปกรณ์ต่างๆ เหล่านี้มาใช้ให้ทำการดับเบิ้ลคลิกที่
Graphic Form ดังรูปที่ 4.9 และหลังจากนั้นจะมี Dialog Enter Symbol
ปรากฏขึ้นมาเพื่อให้เลือกอุปกรณ์ที่เราต้องการนำมาวางที่ Graphic
Form โดยที่
- 74168 ใช้ชื่อ Symbol Name ว่า 74168
- 7447 ใช้ชื่อ Symbol Name ว่า 7447
- INPUT ใช้ชื่อ Symbol Name ว่า input
- OUTPUT ชื่อ Symbol Name ว่า output
- VCC ใช้ชื่อ Symbol Name ว่า vcc
- GND ใช้ชื่อ Symbol Name ว่า gnd

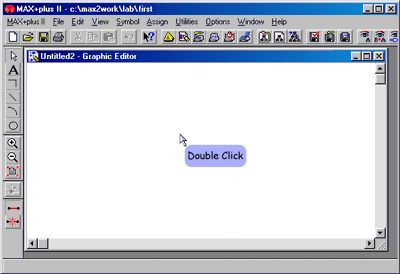

รูปที่ 4.9 การเรียกใช้ไลบรารี

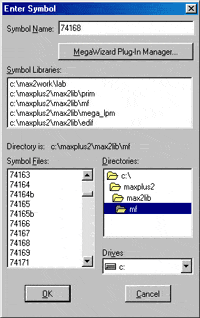

รูปที่ 4.10 การเลือก Symbol จาก Library
ของ MAX+PLUSE II
สำหรับอุปกรณ์ 74168 และ 7447 จะอยู่ใน Symbol Library
\maxplus2
\max2lib\mf ส่วน INPUT, OUTPUT, VCC, GND จะอยู่ใน Symbol Library
\maxplus2\max2lib\prim เมื่อทำการวาง อุปกรณ์จนครบทุกตัวแล้ว ให้ทำการเชื่อมต่ออุปกรณ์ต่างๆ
เข้าด้วยกันโดยเลื่อน pointer ของเมาส์ไปที่ขาต่างๆ ของอุปกรณ์ คุณจะสังเกตได้ว่าขณะนี้
pointer ของเมาส์จะเปลี่ยนเป็นเครื่องหมาย + จากนั้นให้ทำการคลิกซ้าย
ค้างไว้แล้วลากเส้นไปต่อกับอินพุทหรือเอาท์พุทของอุปกรณ์ตัวอื่น
และถ้าหากต้องการลบเส้นที่วาดไว้ ให้คลิกที่เส้น ที่ต้องการลบซึ่งขณะนี้เส้นนั้นจะเปลี่ยนจากสีดำมาเป็นสีแดง
จากนั้นกดปุ่ม Delete บนคีย์บอร์ดเพื่อลบเส้นนั้นทิ้ง หลังจากเชื่อมต่ออุปกรณ์ต่างๆ
จนครบทั้งหมดแล้วให้ทำการเปลี่ยนชื่อของขาอินพุทและเอาท์พุทต่างๆ
หรือ PIN_NAME ของอุปกรณ์โดยการดับเบิ้ลคลิกที่ตัวอักษร PIN_NAME
ที่ขาอินพุทและเอาท์พุทต่างๆ แล้วเปลี่ยน ชื่อให้ตรงกับรูปที่ 4.8
เมื่อวาดรูป วงจรเสร็จเรียบร้อยแล้วให้ทำการบันทึกวงจรที่สร้างขึ้นมาจากเมนู
File / Save as จากนั้น Save ชื่อไฟล์เป็น first.gdf แล้วคลิกที่ปุ่ม
OK
รูปที่ 4.11 บันทึกเป็น File ชื่อ first.gdf
5. ตรวจสอบความถูกต้องในการต่อวงจร File / Project / Save&
Check หากต่อวงจรถูกต้องตามเงื่อนไข ของโปรแกรม MAX+PLUSE II จะมีหน้าต่างปรากฏขึ้นมาดังรูป
4.12

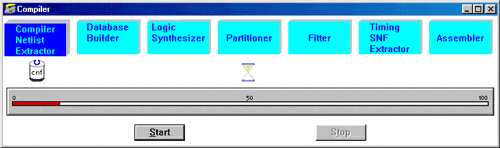

รูปที่ 4.12 การตรวจสอบความถูกต้อง
|
